立式双极摆线针轮减速机

分享到：

作者来源:劲能制造发布时间：2018-10-31

导读：立式双极摆线针轮减速机在正常情况下采用油池润滑,油面高度保持在视油窗的中部即可,在工作条件恶劣,环境温度处于高温时可采用循环润滑.

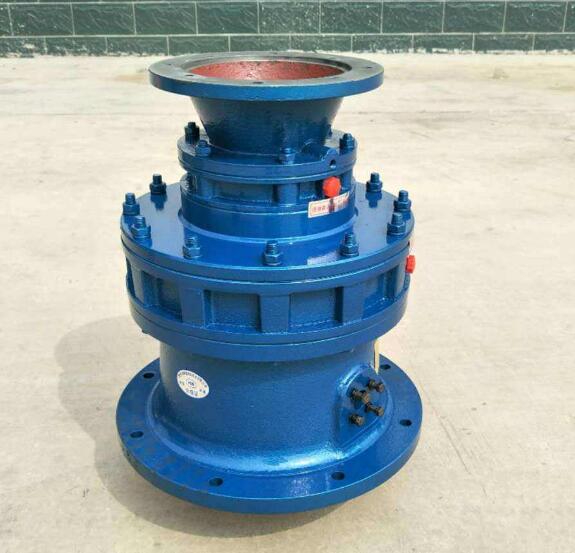

立式双极摆线针轮减速机

前两天厦门的客户发来的询价单询问我公司的立式双极摆线针轮减速，下面摆线针轮减速机厂家的小编给大家介绍下立式双极摆线针轮减速机的相关知识，以便客户以后能更好的使用双极摆线减速机。

立式双极摆线针轮减速机是一种应用行星式传动原理，采用摆线针齿啮合的新颖传动装置。摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。

立式双极摆线针轮减速机在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。

立式双极摆线针轮减速机的润滑

1、立式双极摆线针轮减速机在正常情况下采用油池润滑，油面高度保持在视油窗的中部即可，在工作条件恶劣，环境温度处于高温时可采用循环润滑。

2、立式双极摆线针轮减速机在常温下一般选用40#或50#机械油润滑，为了提高减速机的性能、延长摆线针轮减速机的使用寿命，建议采用70#或90#极压齿轮油，在高低温情况下工作时也可应重新考虑润滑油。

3、立式双极摆线针轮减速机要严防油泵断油，以避免减速机的部件损坏。

4、加油时可旋开机座上部的通气帽即可加油。放油时旋开机座下部的放油塞，即可放出污油。该减速机出厂时内部无润滑油。

5、第一次加油运转100小时应更换新油，（并将内部污油冲干净）以后再连续工作，每半年更换一次（8小时工作制），如果工作条件恶劣可适当缩短换油时间，实践证明减速机的经常清洗和换油（如3-6个月）对于延长减速机的使用寿命有着重要作用。在使用过程中应经常补充润滑油。

6、出厂的减速机已加润滑油脂，每六个月更换一次。油脂采用二.硫化铝-2#或2L-2#锂基润滑油脂。

立式双极摆线针轮减速机主要特点：

1、减速比大，效率高：一级传动减速比为9~87，双级传动减速比为 121～5133，多级组合可达数万，且针齿啮合系套式滚动摩擦，啮合表面无相对滑动，故一级减速效率达94%。

2、运转平稳，噪音低：在运转中同时接触的齿对数多，重合度大，运转平稳，过载能力强，振动和噪音低，各种规格的机型噪音小。

3、使用可靠，寿命长：因主要零件是采用高碳合金钢淬火处理（HRC58-62），再精磨而成，且摆线齿与针齿套啮合传递至针齿形成滚动磨擦付，磨擦系数小，使啮合区无相对滑动，磨损极小，所以经久耐用。

4、结构紧凑，体积小：与同功率的其它减速机相比，重量体积小1/3以上，由于是行星传动，输入轴和输出轴在同一轴线上，以获得尽可能小的尺寸。

立式双极摆线针轮减速机是冶金、矿山、建筑、化工、纺织、轻工业等行业的设备。

以上就是小编给大家总结的立式双极摆线针轮减速机的相关知识，以便大家更好的了解摆线减速机，如有更多摆线针轮减速机的相关知识可拨打我们的技工电话13932781665（微信同号）。

注：安装在上述条件外的场所时，为特殊规格，应同本公司联系。

安装用户室外，防爆等的指定而制造的产品，如在指定的环境下使用，则不会产生问题。

安放在维修，检查等各项作业容易进行的场所。

安装在有足够刚性的台架上。

安装角度

油脂润滑机种：自由安装角度

油润滑机种：X系列摆线针轮减速机轴心线倾斜角度不大于15度，如果大于15度请与本公司联系。

载荷条件严格时

振动或启动频率高时，建议在脚底处采用定位销，并使用8.8级以上的安装螺栓。
