LS型不锈钢螺旋输送机说明
作者来源:劲能制造 发布时间：2017-05-22
导读：一、 不锈钢螺旋输送机介绍 1、 LS型不锈钢螺旋输送机的特点和应用范围： LS型不锈钢螺旋输送机(以下简称不锈钢螺旋机)，螺旋输送机厂家专家具体给大家介绍下，其特点结构新颖，
一、 不锈钢螺旋输送机介绍1、 LS型不锈钢螺旋输送机的特点和应用范围：
LS型不锈钢螺旋输送机(以下简称不锈钢螺旋机)，螺旋输送机厂家专家具体给大家介绍下，其特点结构新颖，技术指标*进，头部、尾部轴承移至壳外，中间吊轴承采用滚动、滑动可以互换的两种结构，均设防尘密封装置，出料端设有清扫装置，整机噪声低、适应性强，操作维修方便，进出料口布置灵活。
应用范围：
不锈钢螺旋机被广泛使用在各种工业部门，如建材、电力、化工、冶金、铝镁、煤炭、机械、轻工、粮食及食品行业;使用于水平或小于20°倾角，输送粉状、粒状和小快状物料，如水泥、煤粉、粮食，化肥、灰渣、砂子等，物料温度200℃以下。
不锈钢螺旋机不宜输送易变质的、粘性大的、易结块的物料，因为这些物料在输送时会粘结在螺旋上，并随之旋转而不向前移动或者在吊轴承处形成物料的积塞，而使不锈钢螺旋机不能正常工作。
LS型不锈钢螺旋机螺旋直径从100毫米到800毫米，共有九种规则，长度从4米到70米，每隔0.5米一挡，选型时应符合标准公称长度，特殊需要可在选配节中另行提出。
按旋机驱动方式分为两种：
C1制法——不锈钢螺旋机长度小于35m时，单端驱动。
C2制法——不锈钢螺旋机大于35m时，双端驱动。
按不锈钢螺旋机中间轴承种类分为：
M1——为滚动吊轴承，采用80000型密封轴承，轴盖上另有防尘密封结构，常用在不易加油，不加油或油对物料有污染的地方，密封效果好，吊轴承寿命长，输出物料温度≤80℃(订货时可不注明)
M2——为滑动吊轴承，设防尘密封装置，常用在输送物料温度比较高(>80℃)，或输送液状物料。
二、外形示意图

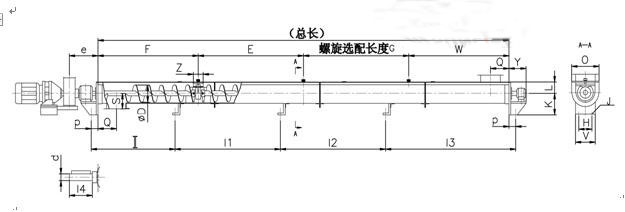

三、不锈钢螺旋输送机总体布置
一台不锈钢螺旋机通常按驱动装置、头节、若干标准中间节，选配中间节，尾节顺序组成，除头节机壳和选配节外，各节螺旋及机壳均具有互换性，在出料端螺旋有清料装置，安装时注意位置。
驱动装置由一台行星摆线针轮减速电机(或JTC减速机)或选用JZQ型减速机承担，在头节前部装有止推轴承，可承受移动物料时而产生的轴向力，头节机 壳内设吊轴承及底座，每一中间节安有一只吊轴承用以支撑螺旋轴，吊轴承内装有向心球轴承(或整体滑动轴承)，在尾节后部装有滚动(滑动)轴承用以支撑螺旋 和补充螺旋长度的误差，安装时应从头部开始，顺序进行。
在总体布置时还应注意，不要使底座和出料口布置在机壳接头的法兰处，进料口也不应布置在吊轴承的上方，如果因为开出料口影响底座而安排不能遵循本原则时，使用单位应绘制不锈钢螺旋机总图。

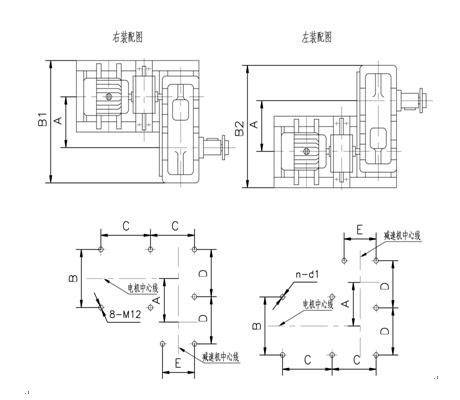

四、减速机选用JZQ型的驱动装置

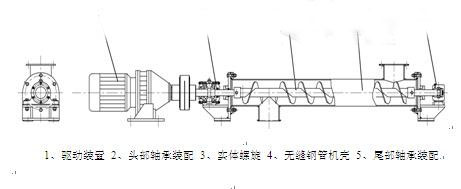

另：螺旋输送机厂家劲能制造还在原LS型不锈钢螺旋输送机基础上改进生产有GLS系列管式不锈钢螺旋输送机，其密封性能、控料性能较LS型不锈钢螺旋输送机有较大提高，特别适用于输送各种流动性较好的粉状物料，其结构型式见下图：
此LS型不锈钢螺旋输送机的相关知识由螺旋输送机厂家劲能制造整理发布，转载请注明出处http://www.btjiansuji.com/knowledge/lsbxglxssj.html
